magnetische Flussdichte B und magnetische Erregung H

SG86a Zusammenhang der magnetischen Flussdichte B und der magnetischen Erregung H

^© H. Hübel Würzburg 2013

In der Schule wird in der Regel nur die magnetische Flussdichte B verwendet. Gelegentlich stößt du aber auch auf die magnetische Erregung H, die früher auch magnetische Feldstärke hieß. Heute wird eher B als magnetische Feldstärke gesehen. Auch H ist ein Vektor, für den also ein Betrag H und eine Richtung definiert ist. In Sonderfällen sind B und H gleich gerichtet. So gilt für eine Zylinderspule mit Vakuum in ihrem Inneren (und in guter Näherung für eine luftgefüllte Zylinderspule):

B = µ₀·H

und für eine Zylinderspule mit Eisenkern näherungsweise

B = µ_r·µ₀·H

µ₀ = = 4·π· 10^-7 V·s/A·m ist dabei die magnetische Feldkonstante und µ_r die relative Permeabilität, die nur in Sonderfällen konstant ist.

Im allgemeinen sind aber B und H nicht gleichgerichtet. Schematisch zeigt die folgende Abbildung die Situation bei einem Permanentmagneten:

B-Feld eines Stabmagneten H-Feld eines Stabmagneten

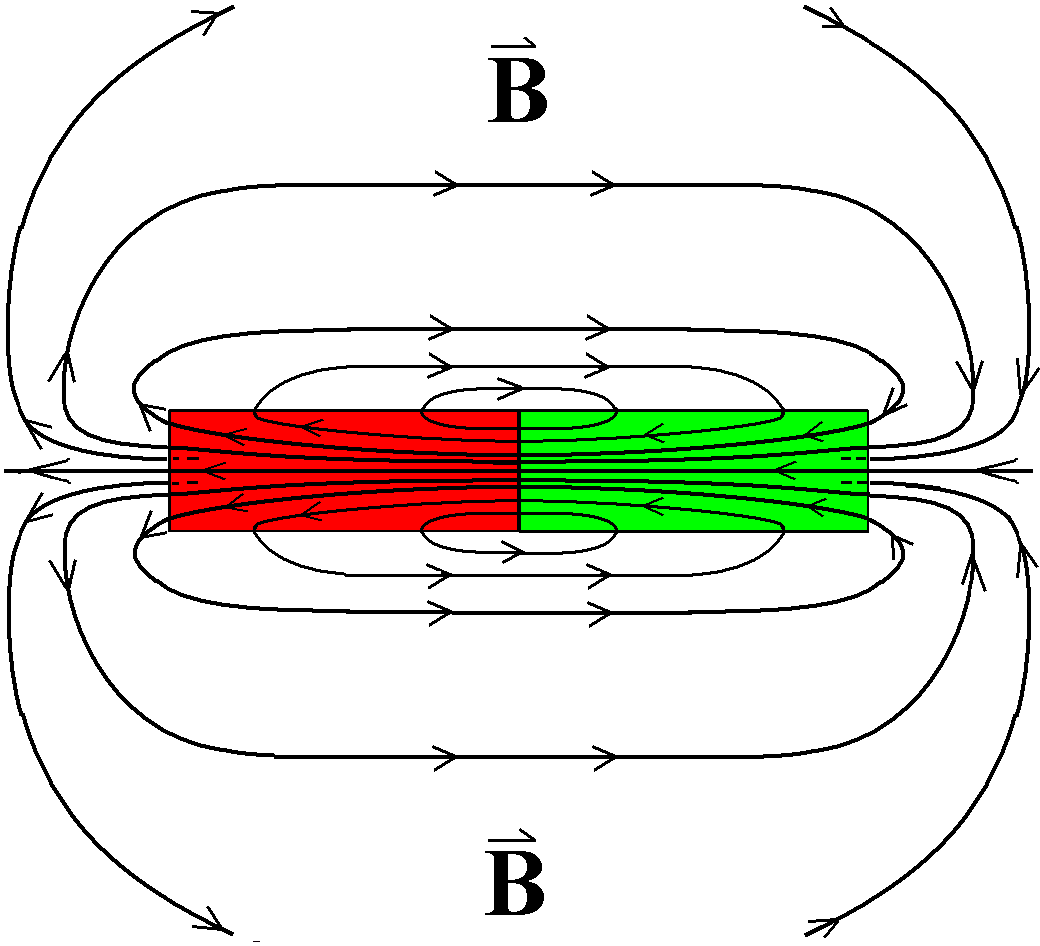

B-Feld eines Stabmagneten (schematisch). Alle Feldlinien sind in sich geschlossen; es gibt keine magnetischen Ladungen.

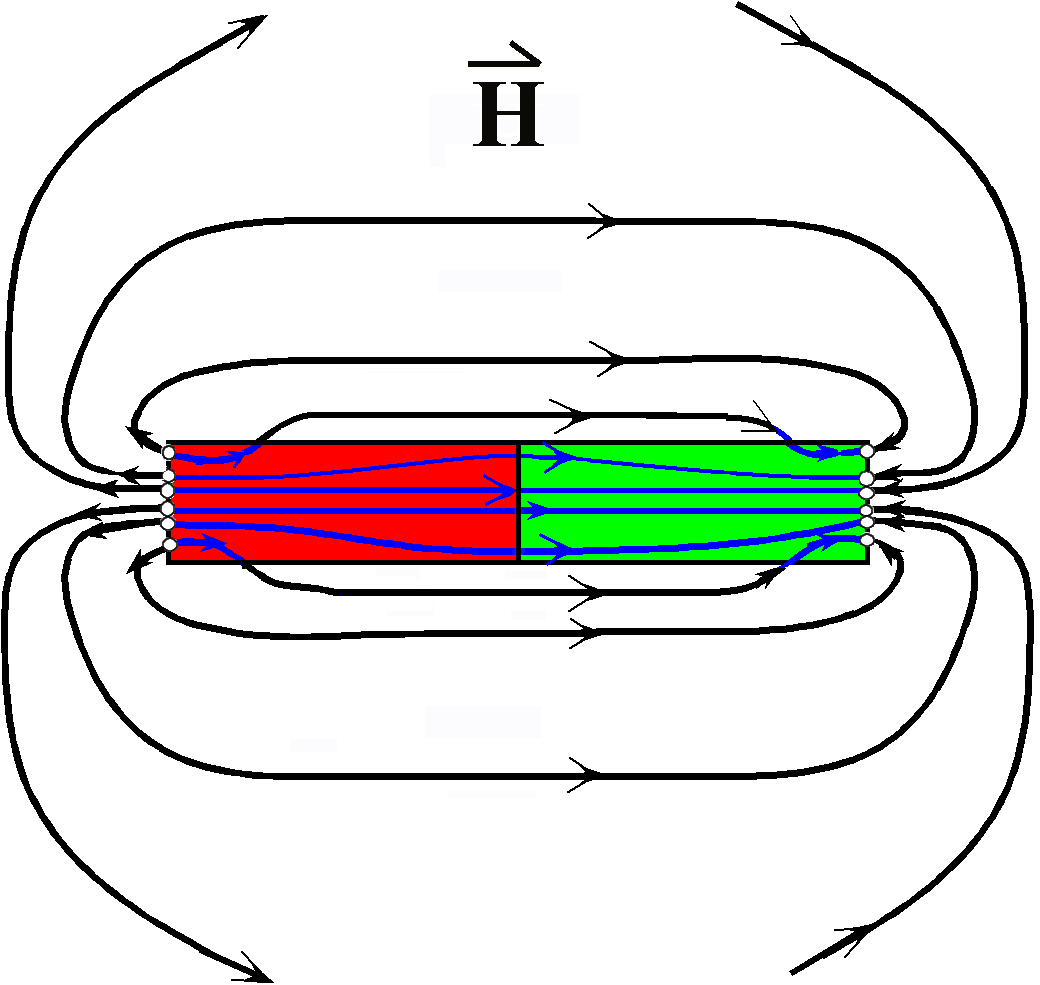

H-Feld eines Stabmagneten (schematisch). Im Inneren verlaufen H-Feldlinien sogar grob entgegengesetzt zu den B-Feldlinien. Sie enden bzw. beginnen nahe der Stirnseiten des Magneten.

( August 2023 )


B-Feld eines Stabmagneten (schematisch). Alle Feldlinien sind in sich geschlossen; es gibt keine magnetischen Ladungen.	H-Feld eines Stabmagneten (schematisch). Im Inneren verlaufen H-Feldlinien sogar grob entgegengesetzt zu den B-Feldlinien. Sie enden bzw. beginnen nahe der Stirnseiten des Magneten.
